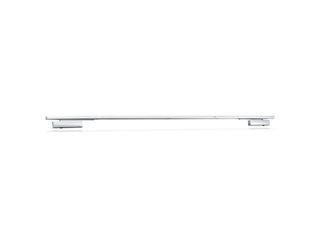

TS 5000 R-ISM Sıralı kapanma mekanizması ve duman detektör bağlantı merkezi bulunan iki kanatlı kapı'lar için üstten monte kapı hidroliği, raylı
- İki kapı hidroliği TS 5000 ve R-ISM kayma rayı ile oluşan sistem
- EN2-6’nın serbest ayarlanabilir kapatma kuvveti
- Şebeke gerilimi 230 V AC
- Sağdan ve soldan menteşeli kapılar için yer değiştirmeden uygulanabilir
- Sıralı kapanma mekanizması geçiş kanadını sabit kanat kapalı duruma gelinceye kadar bekleme pozisyonunda tutar
- Sinyali bir yangın durumunda normalde açık olan kapıyı kendiliğinden kapatan entegre duman dedektör bağlantı merkezi
- Kirlilik göstergesi ve alarm sinyal eşiği ile duman detektörü
- İlave duman dedektörü takılabilir
- Elektrik sabitleme kayma rayında, sabitleme alanı 80°-130°
- Kapalı konuma gelmeden kısa bir süre önce kapıyı hızlandıran hidrolik son stoper
- Kapanma hızı isteğe göre ayarlanabilir
- Entegre açma süspansiyonu, hızlı açılan kapıları frenler
- Ayarın kolay kontrol edilmesi için optik kapatma kuvveti göstergesi
- Bütün fonksiyonlar ön taraftan ayarlanabilir
Sıralı kapanma mekanizması ve duman detektör bağlantı merkezi bulunan iki kanatlı kapı'lar için üstten monte kapı hidroliği, raylı
Uygulama Alanları
- Yangın ve duman geçirmez kapılar
- Tek yöne açılımlı iki kanatlı kapı'lar
- Simetrik ve asimetrik kapı bölüşümü mümkün
- Bant mesafesi ve 2800 mm ve kanat eni 1400 mm’ye kadar tek yöne açılımlı kapı'lar kapı'lar, fazla uzunluk 3200 mm’ye kadar
- Minimum bant mesafesi 1500 mm, geçiş kanadı minimum eni 875 mm ve sabit kanat 400 mm
- Kanat montajı menteşe tarafı
Kaynak objelerde ve videolarda montaj örnekleri

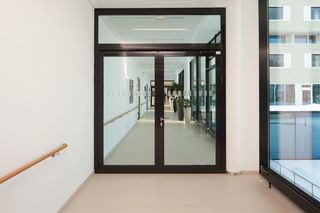

Stuttgart'taki Olgahospital'de monte edilmiş, TS 5000 R-ISM'ye ve tutma mıknatısı ile sabitlemeye sahip yangına dayanıklı kapı.
TS 5000 R-ISM'ye sahip yangın bölümü kapısı, sıralı kapanma mekanizmasına ve duman dedektörüne sahip, tutma mıknatısı üzerinden sabitlenen iki kanatlı kapılar için üstten monte kapı hidroliği sistemi. © Jürgen Pollak / GEZE GmbH

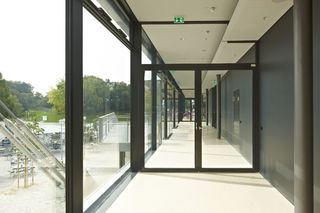

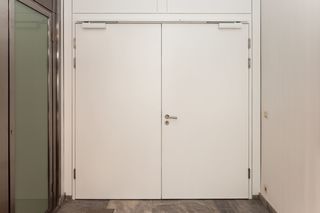

TS 5000 R-ISM üstten monte kapı hidroliği, raylı, Münih'te Coubertin'de monte edildi.
TS 5000 R-ISM'ye sahip yangın bölümü kapısı, sıralı kapanma mekanizmasına ve duman dedektörüne sahip iki kanatlı kapılar için raylı, üstten monte kapı hidroliği sistemi. © Robert Sprang / GEZE GmbH

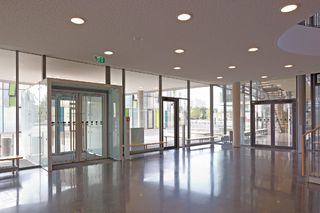

Döner kapı ve acil çıkışlı Meslek okulu merkezi girişi
TS 5000, Slimdrive SD Servo ve TS 5000 R IS'in birlikte rol alması, optimal geçiş kolaylığının ve aynı zamanda maksimum engelsiz erişilebilirlik gibi üstünlüklerin ortaya çıkmasına yol açar. © Robert Sprang / GEZE GmbH

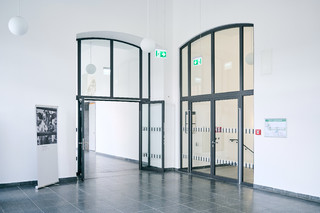

TS 5000 R-ISM üstten monte kapı hidroliği, raylı
TS 5000 R-ISM, Leonberg'deki GEZE GmbH'ye monte edilen, sıralı kapanma mekanizması ve duman dedektörlü iki kanatlı kapılar için üstten monte kapı hidroliği, raylı sistemi. © Dirk Wilhelmy / GEZE GmbH

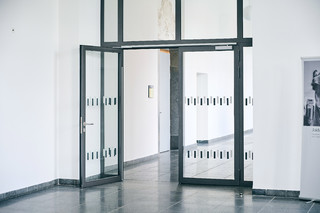

TS 5000 R-ISM üstten monte kapı hidroliği, raylı
TS 5000 R-ISM, Leonberg'deki GEZE GmbH'ye monte edilen, sıralı kapanma mekanizması ve duman dedektörlü iki kanatlı kapılar için üstten monte kapı hidroliği, raylı sistemi. © Dirk Wilhelmy / GEZE GmbH

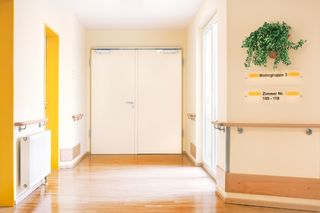

TS 5000 R-ISM üstten monte kapı hidroliği, raylı, Ronnenberg'de Integra Bakımevinde monte edildi.
TS 5000 R-ISM'ye sahip yangın bölümü kapısı, sıralı kapanma mekanizmasına ve duman dedektörüne sahip iki kanatlı kapılar için raylı, üstten monte kapı hidroliği sistemi. © Lothar Wels / GEZE GmbH

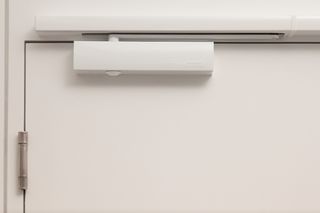

TS 5000 R-ISM üstten monte kapı hidroliği, raylı, Leonberg Galerisi
TS 5000 R-ISM, Sıralı kapanma mekanizmalı ve duman dedektörlü iki kanatlı kapılar için üstten monte kapı hidroliği, raylı sistemi Leonberg'deki GEZE GmbH showroom'unda monte edildi. © GEZE GmbH

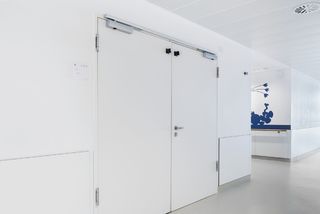

TS 5000 R-ISM üstten monte kapı hidroliği, raylı, Stuttgart'ta Olgahospital'da monte edildi.
TS 5000 R-ISM'ye sahip yangın bölümü kapısı, sıralı kapanma mekanizmasına ve duman dedektörüne sahip iki kanatlı kapılar için raylı, üstten monte kapı hidroliği sistemi. © Jürgen Pollak / GEZE GmbH
TS 5000 R-ISM üstten monte kapı hidroliği, raylı, Stuttgart'ta Augustinum'da monte edildi.
TS 5000 R-ISM'ye sahip yangın bölümü kapısı, sıralı kapanma mekanizmasına ve duman dedektörüne sahip iki kanatlı kapılar için raylı, üstten monte kapı hidroliği sistemi. © Dirk Wilhelmy / GEZE GmbH
TS 5000 R-ISM üstten monte kapı hidroliği, raylı
Friedrichshafen'daki Meslek Okulu'nda monte edilmiş, TS 5000 R-ISM'ye sahip yangın bölümü kapısı, sıralı kapanma mekanizmasına ve duman dedektörüne sahip iki kanatlı kapılar için raylı, üstten monte kapı hidroliği sistemi. © Dirk Wilhelmy / GEZE GmbH
TS 5000 R-ISM üstten monte kapı hidroliği, raylı, Stuttgart'ta Olgahospital'da monte edildi.
TS 5000 R-ISM'ye sahip yangın bölümü kapısı, sıralı kapanma mekanizmasına ve duman dedektörüne sahip iki kanatlı kapılar için raylı, üstten monte kapı hidroliği sistemi. © Jürgen Pollak / GEZE GmbH
Ürünün teknik özellikleri
| TS 5000 R-ISM | |
| Kanat enine kadar (maks.) mm olarak DIN 18040 uyarınca engelsiz erişim | 1400 mm |
| Kanat eni (maks.) | 1400 mm |
| Montaj şekli | Kanat montajı menteşe tarafı |
| Açılma açısı (maks.) | 180 ° |
| Giriş gerilimi | 230 V AC |
| Besleme voltajı frekansı | 50 Hz |
| Minimum bant mesafesi | 1500 mm |
| Minimum sabit kanat eni | 400 mm |
| Yangına dayanıklı kapı'lara uygunluk | Evet |
| Kapatma kuvveti ayarlanabilir | Evet, serbest ayarlı |
| Kapanma hızı ayarlanabilir | Evet |
| Son stoper ayarlanabilir | Evet, valf üzerinden |
| Entegre açma süspansiyonu | Evet, hidrolik üzerinden ayarlanabilir |
| Kapatma kuvveti ayar pozisyonu | Ön taraf |
| Optik kapatma kuvveti göstergesi | Evet |
| Sabitleme | Elektrikli |
| Geçiş kanadı / sabit kanatta sabitleme | Evet / Evet |
| Sabitleme alanı | 80 ° - 130 ° |
| Entegre duman detektörü | Evet |
| Entegre sıralı kapanma mekanizması | Evet |
