TSA 325 NT GG * Komple cam çözümlerin gerçekleştirilmesi için otomatik döner kapı sistemi
- En az 17 mm kanopi yüksekliğine sahip çok sessiz hareket eden, az aşınan tahrik çözümü
- Tahrik ünitesi ve kumanda teknolojisi tamamen zeminde gizlidir
- Azaltılmış profilli cam tavan, ek şeffaflık sağlar
- Yuvarlatılmış kenarlı azaltılmış alüminyum profiller modern bir görünüm oluşturur
- Bükülmüş VSG kompozit camdan (VSG) sabit kanatlar
- Kapı kanadı dar çerçeveli tekli güvenlik cama (ESG) sahiptir
- Kısmen ön gerilimli camdan (TVG) yapılmış iki yarım kabuk, paslanmaz çelik nokta yuvaları tarafından yerinde tutulan tavanı oluşturur.
- Kapı kanatları yan duvarlarla hassas bir şekilde birleşir
- Hava cereyanı kötü hava şartları ve gürültüye karşı yüksek izolasyon etkisi sağlar
- Geçiş trafiğine uygun ayarlanabilir otomatik hız
- Kapı manuel olarak çalıştırılabilir, ör. temizlik işleri için
- Ağ oluşturmaya uygundur ve açık bir standart (BACnet) kullanılarak bina otomasyonuna entegre edilebilir.
- Kendi başına hata tanıma ve protokol tutma
- Farklı çalışma modları için serbest parametrelenebilen giriş ve çıkışlar
- Elektrik kesintisi gibi güvenlik bakımından önemli hata durumlarında acil durum açma sistemi için entegre akü
Uygulama Alanları
- Üç ve dört kanatlı komple cam kapı sistemleri
- Yoğun geçiş sıklığının olduğu iç ve dış kapılar
- Büyük ışık girişi bulunan muhteşem gösterişli bina girişleri
- Dar kolon-kirişli yapı konstrüksiyonlu bina cepheleri
- En yüksek dizayn talepli cam cepheler
- 1800 ile 3000 mm arası iç çap mümkündür
Kaynak objelerde ve videolarda montaj örnekleri

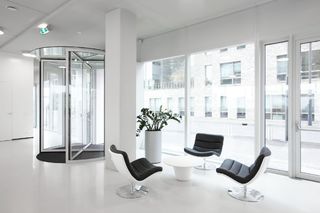

TSA 325 NT GG
Hareketli cam bölme duvarlarına sahip, iç ve korunaklı dış mekan için uygundur.Yüksek kalitede bir mimari tasarım iddiasına sahiptir ve diğer tüm eleman tipleri ile kombine edilebilir. © Erwin Kamphuis / GEZE GmbH

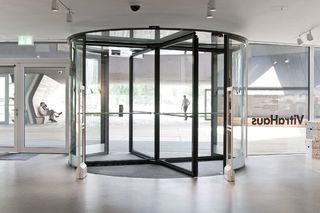

TSA 325 NT GG
Hareketli cam bölme duvarlarına sahip, iç ve korunaklı dış mekan için uygundur.Yüksek kalitede bir mimari tasarım iddiasına sahiptir ve diğer tüm eleman tipleri ile kombine edilebilir. © Oliver Look / GEZE GmbH

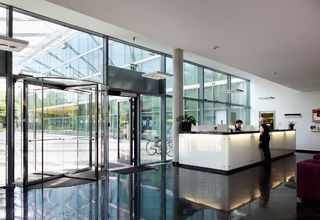

TSA 325 NT GG
Hareketli cam bölme duvarları. İç- ve korunaklı dış mekan. Fonksiyonel birimleri almak için dairesel şekilde ilerleyen entegre profil.Baştan başa ilerleyen cam yüzey - hiçbir profil görünmez.Yüksek kalitede mimari tasarım iddiası.Diğer tüm eleman tipleri ile kombine edilebilir. © Stefan Dauth / GEZE GmbH

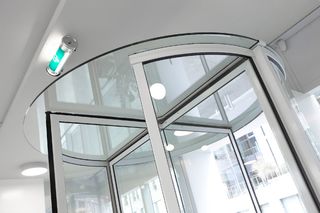

Döner kapı sistemi - TSA 325 GG + döner kapı motoru - TSA 160 NT, FU Kampüsü, Dahlem
Manuel olarak kontrol edilebilen üç ve dört kanatlı komple cam kapı sistemleriYüksek geçiş frekanslı iç ve dış kapılar © Stefan Dauth / GEZE GmbH

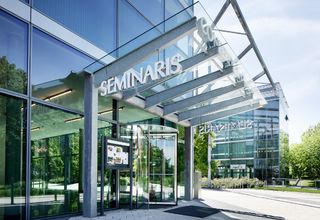

TSA 325 NT GG
Hareketli cam bölme duvarları. İç- ve korunaklı dış mekan. Fonksiyonel birimleri almak için dairesel şekilde ilerleyen entegre profil.Baştan başa ilerleyen cam yüzey - hiçbir profil görünmez.Yüksek kalitede mimari tasarım iddiası.Profil ile iki taraflı şekilde yapıştırılan tekli güvenlik camı 6 mm veya 8 mm olarak kullanılabilir.Diğer tüm eleman tipleri ile kombine edilebilir. © Erwin Kamphuis / GEZE GmbH
Ürünün teknik özellikleri
| TSA 325 NT GG | |
| Manuel kullanım | Evet |
| Devir sınırlayıcı ile (opsiyonel) | Evet |
| Konumlandırma otomatiği ile (opsiyonel) | Evet |
| Ful otomatik kullanım | Evet |
| Servo çalışma modu | Evet |
| Acil çıkış ve kurtarma yolları için uygun | Hayır |
| Break-out çalışma modu | Hayır |
| İç çap (min) | 1800 mm |
| İç çap (maks.) | 3000 mm |
| 3 kanatlı kapı sistemi için | Evet |
| 4 kanatlı kapı sistemleri için | Evet |
| Geçiş yüksekliği | 3000 mm |
| Kanopi yüksekliği (min) | 17 mm |
| Kenar parçaları tasarımı | 16 mm GG, Özel camlar talep üzerine |
| Çatı konstrüksiyon tasarımı | Cam tavan |
| Aydınlatma | Cam tavan için mümkün değil |
| Zemin kaplama | Saf şeritli ayak paspası, Zemin minderi müşteri isteğine göre |
| Hava perdesi sistemi | Talep halinde |
| Gece kilidi düzenlemesi | Dış |
| Gece kilidi tipi | Manuel |
| Gece kilidi kurulum şekli | 10 mm lamine emniyet camı |
| Kilit | Manuel |
| Kapı kolu yatay veya dikey | Evet |
| Zemin halkası | Evet |
| Zeminaltı motoru | Evet |
| Engelli butonu | Evet |
| Standartlara uygunluk | DIN 18650, EN 16005 |
İndirmeler
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Oliver Look / GEZE GmbH
LABELLING OBLIGATION: © Erwin Kamphuis / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
LABELLING OBLIGATION: © Stefan Dauth / GEZE GmbH
Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
