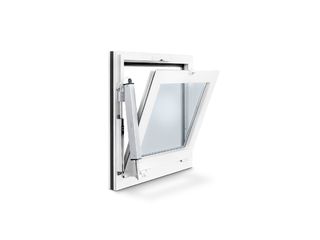

RWA 100 NT * içe doğru açılımlı devirme ve döner kanat pencereler için açma ve kilit mekanizma sistemleri
- Profile sıfır vidalı tahrik E 250 NT ve kilit mekanizması bulunan bir konsol kiti ile sistem çözümü
- Pistonlu motoru sayesinde ana kapatma kenarında mekanik kilit mekanizması
- 60 saniyeden daha az bir sürede, düşük milin çalışma mesafesinde büyük açılım menzili
- Geniş pencere kanatları için iki motorla senkronize işletimi mümkündür
- IQ windowdrive - Akıllı tahrik kontrol ünitesi
- EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir
içe doğru açılımlı devirme ve döner kanat pencereler için açma ve kilit mekanizma sistemleri
Uygulama Alanları
- Pivot açılımlı, üstten menteşeli ve döner kanatlı içe doğru açılımlı pencereleri açma ve kilitleme
- Doğal havalandırma, duman ve ısı tahliyesi (DIT), doğal etkili duman ve ısı tahliye cihazı (DDIC)
- Atık hava tahliye ve hava besleme sisteminde kullanılabilir
- Ahşap, PVC veya metal pencere montaj ayağı

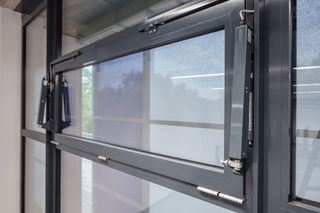

Kaynak objelerde ve videolarda montaj örnekleri
Ürünün teknik özellikleri
RWA 100 NT | |
Yer gereksinimi (min.) | Kilitleme mekanizmasının bulunduğu tarafta: 32 mm, motor tarafı: 48 mm |
Ahşap ve alüminyum çerçeve için ana kapama kenarında izin verilen ölçü | 360 - 1200 mm |
Plastik çerçevede tekli ana kapama kenarının izin verilen ölçüsü | 360 - 800 mm |
Ahşap ve alüminyum çerçeve için senkron ana kapama kenarında izin verilen ölçü | 800 - 2400 mm |
Plastik çerçevede senkron ana kapama kenarının izin verilen ölçüsü | 800 - 1.600 mm |
Tekli ve senkron için kanat yükseklikleri | 520 - 1700 mm |
Olası strok uzunlukları | 100 mm, 150 mm, 200 mm, 300 mm |
Çekme kuvveti (maks.) | 750 N |
Basınç kuvveti (maks.) | 750 N |
Dolgu ağırlığı (maks.) | 30 kg/m² |
Akım çekişi | 1 A |
Akım çekişi: | Havalandırma (24 V): 0,9 A, RWA (18 V): 1,0 A |
Performans tüketimi | 20 W |
Artık dalgalılık (maks.) | 30 % |
Bağlantı kablosu uzunluğu | 2 m |
Kablo boyutu | 4 Adern 0.75 mm² |
Sıcaklık aralığı | -5°C...+75°C |
Koruma türü/koruma sınıfı | IP65 / III |
Senkron fonksiyonu | Hayır |
Açılma hızı ayarlanabilir (havalandırma) | Hayır |
İlave kilit mekanizması temin edilebilir | Hayır |
Kilitleme ve ilave açılar | Evet |
Limit pozisyonu kapatmasının dışarı sürülmesi | Dahili doğrusal kodlayıcı |
Limit pozisyonu kapatmasının geri çekilmesi | Dahili doğrusal kodlayıcı |
Aşırı yük kapatması | Evet |
NRWG kontrol edildi | Evet |
Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Hayır |
Pivot açılımlı pencere için DIŞA DOĞRUI AÇILIMLI kasa montajı | Hayır |
Pivot açılımlı pencere için DIŞA DOĞRU AÇILIMLI kanat montajı | Hayır |
Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Hayır |
Döner açılımlı pencere DIŞA DOĞRU AÇILIMLI kasa montajı | Hayır |
Döner açılımlı pencere için DIŞA DOĞRU AÇILIMLI kanat montajı | Hayır |
Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kanat montajı | Hayır |
Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Hayır |
Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kanat montajı | Hayır |
Çatı penceresi DIŞA DOĞRU AÇILIMLI | Hayır |
Kaydırmalı üstten dönel pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Hayır |
Paralel açılımlı pencere için DIŞA DOĞRU AÇILIMLI kasa montajı | Hayır |
Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail.
