Açılım türü-/kilit sistemi.

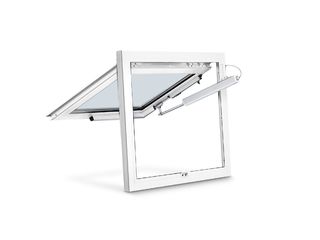

RWA 110 NT * Dışa doğru açılımlı devirme ve döner kanat pencereler için açma ve kilit mekanizma sistemi

  • Profile sıfır vidalı tahrik E 250 NT ve kilit mekanizması bulunan bir konsol kiti ile sistem çözümü
  • Pistonlu motoru sayesinde ana kapatma kenarında mekanik kilit mekanizması
  • 60 saniyeden daha az bir sürede, düşük milin çalışma mesafesinde büyük açılım menzili
  • Geniş pencere kanatları için iki motorla senkronize işletimi mümkündür
  • IQ windowdrive - Akıllı tahrik kontrol ünitesi
  • EN 12101- 2 normu doğrultusunda doğal etkili duman ve ısı tahliye cihazı (DDIC) olarak kontrol edilmiştir
Bizimle iletişime geçin

Dışa doğru açılımlı devirme ve döner kanat pencereler için açma ve kilit mekanizma sistemi

Uygulama Alanları

  • Dışa açılımlı pencereleri açma ve kilitleme
  • Doğal havalandırma, duman ve ısı tahliyesi (DIT), doğal etkili duman ve ısı tahliye cihazı (DDIC)
  • Atık hava tahliye ve hava besleme sisteminde kullanılabilir
  • Pivot açılımlı, üstten menteşeli ve döner kanatlı dışa açılımlı pencereler
  • Ahşap, PVC veya metal pencere montaj ayağı

Ürünün teknik özellikleri

RWA 110 NT
Yer gereksinimi (min.) Kanat çerçevesi: min. 33 mm, Taşıyıcı çerçeve: min. 45 mm
Ahşap ve alüminyum çerçeve için ana kapama kenarında izin verilen ölçü 430 - 1200 mm
Plastik çerçevede tekli ana kapama kenarının izin verilen ölçüsü 430 - 800 mm
Ahşap ve alüminyum çerçeve için senkron ana kapama kenarında izin verilen ölçü 850 - 2400 mm
Plastik çerçevede senkron ana kapama kenarının izin verilen ölçüsü 850 - 1600 mm
Tekli ve senkron için kanat yükseklikleri 600 - 1600 mm
Olası strok uzunlukları 150 mm, 200 mm, 300 mm
Çekme kuvveti (maks.) 750 N
Basınç kuvveti (maks.) 750 N
Dolgu ağırlığı (maks.) 30 kg/m²
Akım çekişi 1 A
Akım çekişi: Havalandırma (24 V): 0,9 A, RWA (18 V): 1,0 A
Performans tüketimi 20 W
Artık dalgalılık (maks.) 30 %
Bağlantı kablosu uzunluğu 2 m
Kablo boyutu 4 Adern 0.75 mm²
Sıcaklık aralığı -5°C...+75°C
Koruma türü/koruma sınıfı IP65 / III
Senkron fonksiyonu Hayır
Açılma hızı ayarlanabilir (havalandırma) Hayır
İlave kilit mekanizması temin edilebilir Hayır
Kilitleme ve ilave açılar Evet
Limit pozisyonu kapatmasının dışarı sürülmesi Dahili doğrusal kodlayıcı
Limit pozisyonu kapatmasının geri çekilmesi Dahili doğrusal kodlayıcı
Aşırı yük kapatması Evet
NRWG kontrol edildi Evet
Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı Hayır
Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı Hayır
Pivot açılımlı pencere için DIŞA DOĞRUI AÇILIMLI kasa montajı Hayır
Pivot açılımlı pencere için DIŞA DOĞRU AÇILIMLI kanat montajı Evet
Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı Hayır
Döner açılımlı pencere için İÇE DOĞRU AÇILIMLI kanat montajı Hayır
Döner açılımlı pencere DIŞA DOĞRU AÇILIMLI kasa montajı Hayır
Döner açılımlı pencere için DIŞA DOĞRU AÇILIMLI kanat montajı Evet
Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kasa montajı Hayır
Üstten menteşeli pencere için İÇE DOĞRU AÇILIMLI kanat montajı Hayır
Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kasa montajı Hayır
Üstten menteşeli pencere için DIŞA DOĞRU AÇILIMLI kanat montajı Evet
Çatı penceresi DIŞA DOĞRU AÇILIMLI Hayır
Kaydırmalı üstten dönel pencere için DIŞA DOĞRU AÇILIMLI kasa montajı Hayır
Paralel açılımlı pencere için DIŞA DOĞRU AÇILIMLI kasa montajı Hayır
