E 212 24 V * ince tip çatı penceresi mekanizması otomasyonu için elektrikli düz motor
- Bir çok makasın kumandası için tasarruflu ve basit motorlu çözümler
- Dar ve şık görünüm optimum cephe desenine entegre edilmektedir
- Açılım menzili, kurs boyu uzunluğu üzerinde değişken şekilde düzenlenebilir ve gerektiği gibi ayarlanabilir
- Aşırı yük kapaması ve entegre sonlandırma anahtarı ve strok ayarlanabilir
- Komple hazır monte parçalar montajı kolaylaştırmaktadır
Uygulama Alanları
- GEZE OL 90 N, OL 95 ve OL 320 GEZE çatı pencere açma mekanizması otomasyonu için
- Cephe alanında doğal havalandırma
- İçe doğru pivot açılımlı kanat
- Ahşap, PVC veya metal pencere montaj
- Kasa montajı
Kaynak objelerde ve videolarda montaj örnekleri

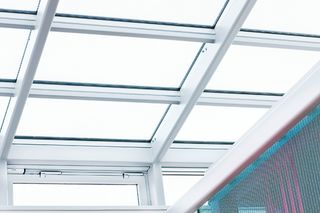

Açma motoru - E 212 ile OL 100, Kalp merkezi
Herz-Zentrum Bad Krozingen'de ince tip vasistas açma mekanizması için duman ve ısı tahliye sistemi, pencere teknolojisi ve elektrikli motor © GEZE GmbH

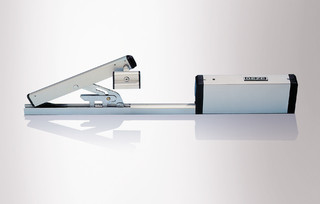

Açma motoru - E 212 ile OL 90, VGH Versicherungen
Düz formlu üst ışık açacakların otomasyonu için elektronik doğrusal motor © Lothar Wels / GEZE GmbH
Ürünün teknik özellikleri
| E 212 24 V | |
| Ölçüler | 210 x 33 x 80 mm |
| Çerçeve üzerinde ihtiyaç duyulan yer (min.) | Yer gereksinimi duruma bağlı olarak tespit edilmelidir |
| Kanat üzerinde ihtiyaç duyulan yer (min.) | Yer gereksinimi duruma bağlı olarak tespit edilmelidir |
| Basma kuvveti | 1500 N |
| Çekme kuvveti | 1500 N |
| Çalışma gerilimi | 24 V DC |
| Akım alımı | 1.2 A |
| Güç Çekişi | 29 W |
| Kapalı durumdaki güç tüketimi | 0 W |
| Bekleme modundaki güç tüketimi | 0 W |
| Ağ bağlantılı acil durum modundaki güç tüketimi | 0 W |
| Kapalı/Bekleme Moduna Geçiş Süresi (dk) | 0 min |
| Çalışma çevrimi | 25 % |
| Min. kablo kesiti | 2.5 mm² |
| Anzahl der Adern | 3 kablo_telleri |
| Çalışma sıcaklığı | -20 - 60 °C |
| Koruma türü | IP42 |
| Strok kısaltılışının türü | Mekanik |
| Limit pozisyonu kapatmasının dışarı sürülmesi | Durdurma şalteri |
| Limit pozisyonu kapatmasının geri çekilmesi | Durdurma şalteri |
| Aşırı yük kapatması | Evet |
| Pivot açılımlı pencere için İÇE DOĞRU AÇILIMLI kasa montajı | Evet |
İndirmeler

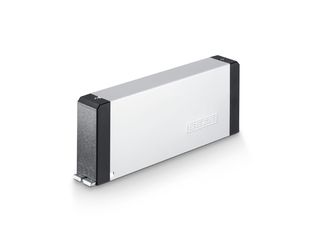

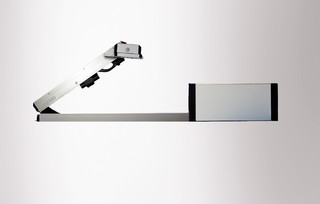

Ürün yerleşimi
Montaj örneği
Ürün veri sayfası
Montaj kılavuzu
Bağlantı şeması
Ürün broşürü
Çeşitler ve Montaj malzemeleri
