Boxer 2-kanatlı

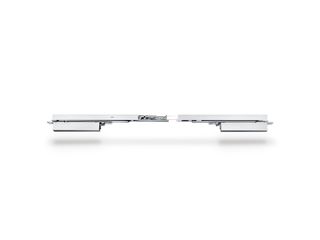

Boxer E-ISM Entegre sıralı kapanma mekanizması ve elektrikli sabitlemeli iki kanatlı kapı'lar için entegre kapı kapatma sistemi
- İki Boxer kapı hidroliği ve E-ISM kayma rayı ile oluşan sistem
- EN2-4 veya EN3-6 serbest ayarlanabilir kapatma kuvveti
- Sağdan ve soldan menteşeli kapılar için yer değiştirmeden uygulanabilir
- Kapı hidroliği kapı kanadına veya kapı kasasında gömülüdür ve en yüksek talepleri karşılamaktadır
- Sıralı kapanma mekanizması geçiş kanadını sabit kanat kapalı duruma gelinceye kadar bekleme pozisyonunda tutar
- Elektrikli sabitleme kayma rayı sabitleme alanı 80°-120°
- Sabitlemenin tutulum gücü serbest ayarlanabilir
- Bir yangın durumunda sinyali normalde açık olan kapıyı kendiliğinden kapatan duman dedektör bağlantı merkezi bağlanabilir
- Entegre açma süspansiyonu, hızlı açılan kapıları frenler
- Kapalı konuma gelmeden kısa bir süre önce kapıyı hızlandıran hidrolik son stoper
- Kapanma hızı isteğe göre ayarlanabilir
- Bütün çalışma modları kurulu durumda ayarlanabilmektedir
Uygulama Alanları
- Yangın ve duman geçirmez kapı için, kapı ile uyumluluk kanıtı gereklidir
- Tek yöne açılımlı iki kanatlı kapı'lar
- Simetrik ve asimetrik kapı bölüşümü mümkün
- Bant mesafesi 2800 mm’ye ve kanat eni 1400 mm’ye kadar, kapı ağırlığı 180 Kg’a kadar olan tek yöne açılımlı kapı'lar
- Minimum bant mesafesi 1300 mm, sabit kanat minimum genişliği 540 mm
- 40 mm’den itibaren olan kapı kanadı kalınlıkları için
- Entegre montaj şekli
Kaynak objelerde ve videolarda montaj örnekleri

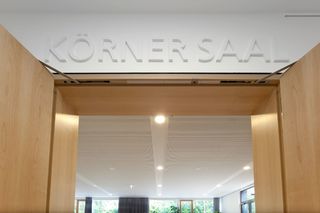

Sabitleme sistemi Boxer 3-6 E-ISM, MST Enschede
Entegre sıralı kapanma mekanizmalı ve elektrikli sabitlemeli iki kanatlı kapılar için entegre kapı kapatma sistemi © Erwin Kamphuis / GEZE GmbH

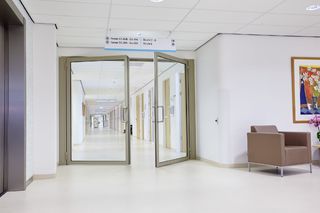

Kapı hidroliği Boxer E-ISM + Zamenhof Bakımevinde RSZ 6
Sıralı kapanma mekanizması, elektrikli sabitleme fonksiyonu ve ağır yapılmış kapıları frenleyen entegre açma süspansiyonuna sahip iki kanatlı kapılar için entegre kapı kapatma sistemi. © Dirk Wilhelmy / GEZE GmbH
Ürünün teknik özellikleri
| Boxer E-ISM | |
| Kanat enine kadar (maks.) mm olarak DIN 18040 uyarınca engelsiz erişim | 1400 mm |
| Kanat eni (maks.) | 1400 mm |
| Kanat ağırlığı (maks.) | 180 kg |
| Montaj şekli | Gizli |
| Açılma açısı (maks.) | 120 ° |
| Minimum bant mesafesi | 1300 mm |
| Minimum sabit kanat eni | 540 mm |
| Yangına dayanıklı kapı'lara uygunluk | Evet |
| Kapatma kuvveti ayarlanabilir | Evet, serbest ayarlı |
| Kapanma hızı ayarlanabilir | Evet |
| Son stoper ayarlanabilir | Evet, valf üzerinden |
| Entegre açma süspansiyonu | Evet, hidrolik üzerinden ayarlanabilir |
| Kapatma kuvveti ayar pozisyonu | Üst |
| Sabitleme | Elektrikli |
| Geçiş kanadı / sabit kanatta sabitleme | Evet / Evet |
| Entegre sıralı kapanma mekanizması | Evet |
