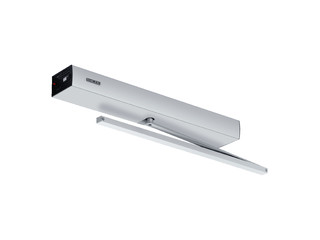

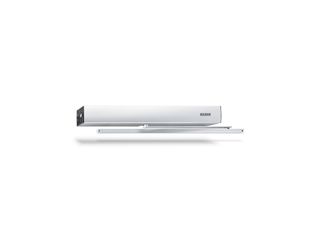

Slimdrive EMD-F * Tek kanatlı yangın ve duman geçirmez kapılar için elektromekanik döner kapı motoru
- EN 4-6’nın serbest ayarlanabilir kapatma kuvveti
- Açılım hızı ve kapanma hızı isteğe göre uyarlanabilir
- Elektriksiz çalışma modunda mekanik son stoper ve düzenli çalışma modunda elektrikli stoper kapıyı kapalı konumundan kısa bir süre önce hızlandırmaktadır
- Low-Energy çalışma modu kapıyı düşük hareket hızı ile açar ve kapatır ve böylelikle en yüksek emniyet taleplerini karşılamaktadır
- Manuel olarak kapı açılmasını motorlu olarak destekleyen servo çalışma modu
- Rüzgardan koruma işlevi arka arkaya bulunan iki kapının (turnike) açılıp kapanmalarını düzenlemektedir
- Engel algılama bir engeli temas ederek tanır ve açma veya kapatma işlemini durdurur
- Otomatik geri dönüş bir engeli tanımakta ve açılım pozisyonuna geri dönmektedir
- Push & Go çalışma modu kapı kanadına hafif bir manuel baskı uygulandıktan sonra tahrik otomatiğini tetiklemek
- Tahrik ünitesi, bir tekerlekli ray veya dirsek kollar ile kullanılabilir
Uygulama Alanları
- Yangın ve duman geçirmez kapılar
- Tek kanatlı sağ ve sol tek yöne açılımlı kapılar
- Kanat eni 1400 mm’ye veya ağırlığı 230 kg’a kadar olan tek yöne açılımlı kapılar
- Yoğun geçiş sıklığının olduğu iç ve dış kapılar
- Kapı kanat montajı ve baş montajı
Ürünün teknik özellikleri
| Slimdrive EMD-F | |
| Yükseklik | 70 mm |
| Derinlik | 121 mm |
| Kanat ağırlığı (maks.) 1 kanatlı | 230 kg |
| Menteşe ölçüsü (min.-maks.) 2-kanatlı | 1500 mm - 2800 mm |
| Kanat eni (min.- maks.) | 750 mm - 1400 mm |
| Kasa derinliği (maks.) | 400 mm |
| Kapı lamba binme mesafesi (maks.) | 30 mm |
| Tahrik cinsi | Elektromekanik |
| Açılma açısı (maks.) | 130 ° |
| Yay ön gerilimi | EN4 - EN6 |
| Sola açılımlı kapı | Evet |
| Sağa açılımlı kapı | Evet |
| Dirsek kollarla menteşesiz tarafa kasa montajı | Evet |
| Tekerlekli ray ile menteşesiz tarafı baş montajı | Evet |
| Tekerlek ray ile menteşe tarafı baş montajı | Evet |
| Tekerlekli rayı ile menteşe tarafı kapı kanat montajı | Evet |
| Mekanik son stoper | Evet |
| Elektrikli son stoper | Evet |
| Elektrikli kapanma sırası mekanizması ayarı | Evet |
| Şebekeden ayırma | Mekanizmada ana şalter |
| Gecikmeli açma (maks.) | 20 s |
| Çalışma gerilimi | 230 V |
| Nominal güç | 230 W |
| Harici tüketici için elektrik adaptörü (24 V DC) | 1000 mA |
| Çalışma sıcaklığı | -15 - 50 °C |
| Koruma türü | IP20 |
| Çalışma modu | Kapalı, Otomatik, Daimi açık, Mesai bitimi, Gece |
| Çalışma modu | Ful otomatik |
| Otomatik çalışma modu | Evet |
| Low-Energy çalışma modu | Evet |
| Servo çalışma modu | Evet |
| Basma buton çalışma modu | Evet |
| Rüzgarlık fonksiyonu | Evet |
| Engel algılama | Evet |
| Otomatik geri dönüş | Evet |
| Push & Go | ayarlanabilir |
| Ovládání | Program şalteri DPS, Motorda entegre edilmiş program şalteri |
| Parametre ayarı | GEZEconnects (PC + Bluetooth), ST 220 servis terminali |
| Standartlara uygunluk | DIN 18263-4, DIN 18650, EN 16005 |
| Yangına dayanıklı kapı'lara uygunluk | Evet |
