Makas OL 90 N Standart kayar kanat bağlantı parçalı makas OL 90 N
- Tüm kanat yüksekliklerinde 170 mm’lik tam açılım menziline ulaşır
- Makasın düz dizaynından dolayı daha az yer gereksinimi
- Makasın içindeki kanat kilit mekanizması, kanadın güvenli bir şekilde kilitlenmesini sağlamaktadır
- Makas üzerindeki raydan/menteşeden çıkma emniyeti ek güvenlik sağlar
- Kumanda butonu ile makas demontesi içten ve dıştan pencere temizliğini kolaylaştırmaktadır
- Komple hazır monte parçalar montajı kolaylaştırmaktadır
Uygulama Alanları
- Odaların ve merdiven boşlukların konforlu ve günlük havalandırması
- Pivot açılımlı kanatlı içe doğru açılan dikdörtgen pencere
- Ahşap (Euronut olmayan), PVC veya alüminyum pencere montajı için
- Kasa montajı

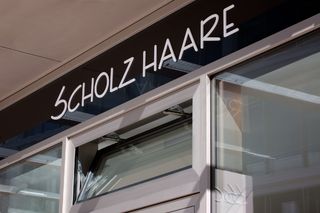

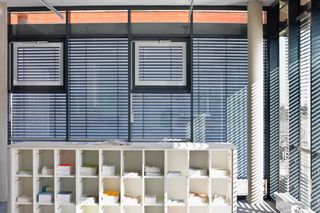

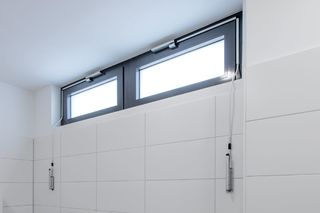

Kaynak objelerde ve videolarda montaj örnekleri
OL 90 N çatı pencere açma mekanizması El manivelasına sahip
Üstünde yatar biçimde, ince tip çatı penceresi vasistas makası 170 mm açılım menziline sahip © GEZE GmbH

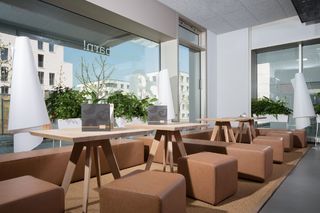

OL 90 N, Killesberg bölgesi
Üstünde yatar biçimde, ince tip çatı penceresi vasistas makası 170 mm açılım menziline sahip © Nikolaus Grünwald / GEZE GmbH

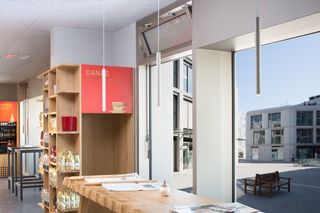

OL 90 N, Killesberg bölgesi
Üstünde yatar biçimde, ince tip çatı penceresi vasistas makası 170 mm açılım menziline sahip © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Killesberg bölgesi
Üstünde yatar biçimde, ince tip çatı penceresi vasistas makası 170 mm açılım menziline sahip © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Hotel Amano
Üstünde yatar biçimde, ince tip çatı penceresi vasistas makası 170 mm açılım menziline sahip © Stefan Dauth / GEZE GmbH
OL 90 N El manivelası ile, Alfter Güzel Sanatlar Akademisi
Üstünde yatar biçimde, ince tip çatı penceresi vasistas makası 170 mm açılım menziline sahip © Lothar Wels / GEZE GmbH
OL 90 N El manivelası ile, Alfter Güzel Sanatlar Akademisi
Üstünde yatar biçimde, ince tip çatı penceresi vasistas makası 170 mm açılım menziline sahip © Lothar Wels / GEZE GmbH
TS 5000 + OL 90 N kolon kiriş aktarımı, Augustinum
TS 5000: Yangın ve duman koruma kapıları + OL 90 N: İçe doğru açılan pivot açılımlı pencere, kolon kiriş aktarımı © Dirk Wilhelmy / GEZE GmbH
Ürünün teknik özellikleri
| Makas OL 90 N | |
| Açılım menzili (maks.) | 170 mm |
| Kanat eni (min.) | 380 mm |
| Kanat yüksekliği (min.) | 250 mm |
| Kanat ağırlığı (maks.) | 80 kg |
| Yer gereksinimi (maks.) | 19 mm |
| Açılım genişliği ayarlanabilir (Strok azaltımı) | Evet |
