Manuel üst aydınlatma mekanizması

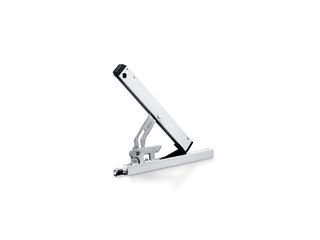

OL 90 N 170 mm açılım menziline sahip üstünde yatar biçimde bulunan ince tip çatı penceresi mekanizması
- Tüm kanat yüksekliklerinde 170 mm’lik tam açılım menziline ulaşır
- Açılım menzili ayarlanabilir
- Makasın düz dizaynından dolayı daha az yer gereksinimi
- Makastaki entegre kanat kilit mekanizması güvenli bir kilitlenmeyi sağlar
- Raydan/menteşeden çıkma emniyeti ve kilitlenebilir el manivelası ek güvenlik sağlar
- Kilitleme taşıyıcısı ve ek kilit sistemi emniyeti ve sızdırmazlığı arttırır
- Kumanda butonu kullanılarak makasların kolayca takılması veya çıkarılması, pencerelerin içeriden ve dışarıdan temizlenmesini sağlar
- Komple hazır monte parçalar montajı kolaylaştırmaktadır
Uygulama Alanları

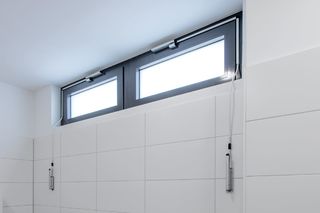

- Odaların ve merdiven boşlukların konforlu ve günlük havalandırması
- İçe doğru açılan pivot açılımlı pencere
- Dikdörtgen pencerede içe doğu açılan üstten menteşeli pencereler için de kullanılabilir
- Eğimli, üçgen, yuvarlak ve yassı kemerli pencere gibi özel formlar mümkündür
- Çeşitli kullanım alanları için isteğe bağlı olarak kullanılabilir (dikme/çerçeve aktarımları ve pencere kasa aktarımları vs.)
- Köşe aktarması ile birden fazla pencerenin kavranması ve kullanılması
- E 212 elektrikli motor üzerinden otomasyon
- Ahşap, PVC veya alüminyum pencerelere montaj
- Kasa montajı

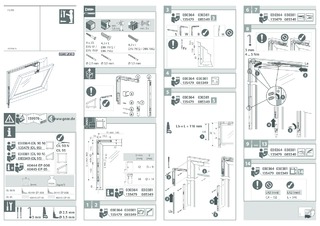

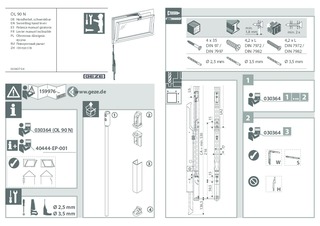

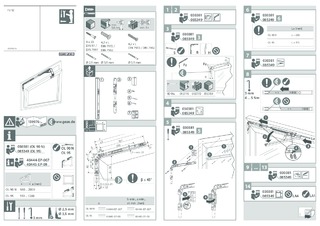

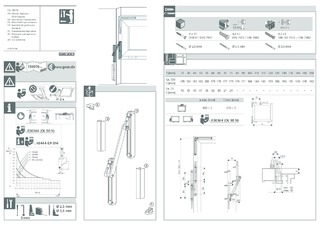

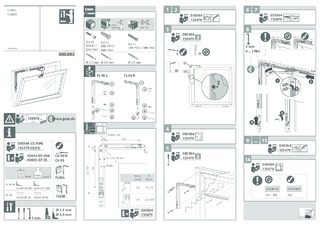

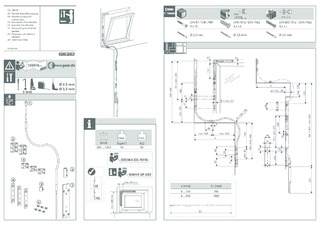

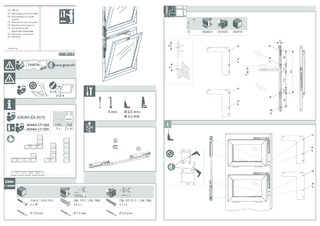

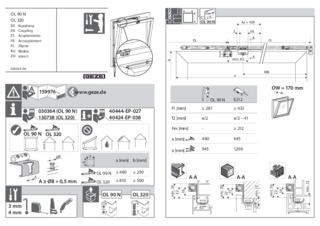

Kaynak objelerde ve videolarda montaj örnekleri
Ürünün teknik özellikleri
OL 90 N | |
Uzunluk | 242 mm |
Derinlik | 49 mm |
Yükseklik | 16 mm |
Açılım menzili (maks.) | 170 mm |
Kanat eni (min.) | 380 mm |
Kanat yüksekliği (min.) | 250 mm |
Kanat ağırlığı (maks.) | 80 kg |
Aksesuar ayar mesafesi | 54 mm |
Açılım genişliği ayarlanabilir (Strok azaltımı) | Koşullu |
Makasa entegre edilmiş kanat kilit mekanizması | Evet |
Tetikleme tuşu aracılığıyla makas açılımı | Evet |
Hırsızlığı önleyici kilit mekanizması (SKG) | Evet |
Kilitlenebilir | Evet |
Açılma kilidi | Evet |
