ECturn * Engelsiz erişimli tek kanatlı 125 kg’a kadar olan kapı'lar için elektromekanik döner kapı motoru
- Açılım hızı ve kapanma hızı isteğe göre uyarlanabilir
- Kapı kapalı konuma gelmeden kısa bir süre önce hızlandıran elektronik son stoper
- Low-Energy çalışma modu kapıyı düşük hareket hızı ile açar ve kapatır ve böylelikle en yüksek emniyet taleplerini karşılamaktadır
- Engel algılama bir engeli temas ederek tanır ve açma veya kapatma işlemini durdurur
- Otomatik geri dönüş bir engeli tanımakta ve açılım pozisyonuna geri dönmektedir
- Push & Go çalışma modu kapı kanadına hafif bir manuel baskı uygulandıktan sonra tahrik otomatiğini tetiklemek
- Motor bir kayma rayı veya dirsek kollar ile kullanılabilir
- Cam kapı kayma rayı cam kalınlığı 8-10 mm olan cam kapı'larda kullanım için temin edilebilir
- Opsiyonel akü şebeke arızası durumunda maksimum emniyet sağlamaktadır
- Telsiz verici üzerinden kablosuz kontrol için opsiyonel telsiz alıcı devresi
Uygulama Alanları
- Tek kanatlı sağ ve sol tek yöne açılımlı kapılar
- Kanat eni 1100 mm’ye veya ağırlığı 125 kg’a kadar olan tek yöne açılımlı kapılar
- Ilımlı geçiş frekanslı giriş ve iç kapılar
- Kasasız komple cam kapı otomasyonu
- Kapı kanat montajı ve baş montajı
- Engelsiz erişimli girişler
Kaynak objelerde ve videolarda montaj örnekleri

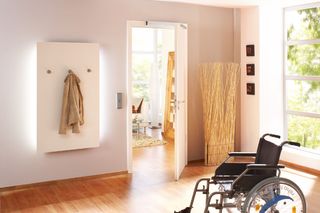

ECturn Döner kapı motoru
Engelsiz erişimli tek kanatlı kapılar için otomatik döner kapı motoru ECturn, elektrikli son stoper ve engel algılama, temas vasıtasıyla bir engeli algılar ve açılma veya kapanma işlemini durdurur © Studio BE / GEZE GmbH

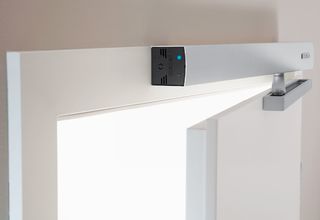

Döner kapı motoru ECturn büyük buton LS990'a sahip
Engelsiz erişimli tek kanatlı kapılar için otomatik döner kapı motoru ECturn, elektrikli son stoper ve engel algılama, temas vasıtasıyla bir engeli algılar ve açılma veya kapanma işlemini durdurur © Studio BE / GEZE GmbH

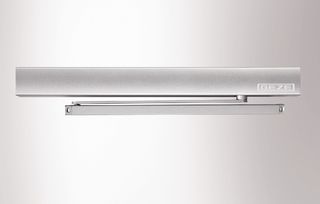

Döner kapı motoru ECturn kayma raylı
Engelsiz erişimli tek kanatlı kapılar için otomatik döner kapı motoru ECturn, elektrikli son stoper ve engel algılama, temas vasıtasıyla bir engeli algılar ve açılma veya kapanma işlemini durdurur © Studio BE / GEZE GmbH

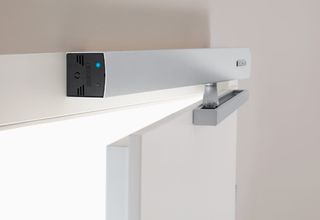

Döner kapı motoru ECturn kayma raylı
Engelsiz erişimli tek kanatlı kapılar için otomatik döner kapı motoru ECturn, elektrikli son stoper ve engel algılama, temas vasıtasıyla bir engeli algılar ve açılma veya kapanma işlemini durdurur © Studio BE / GEZE GmbH
Ürünün teknik özellikleri
| ECturn | |
| Yükseklik | 60 mm |
| Derinlik | 60 mm |
| Kanat ağırlığı (maks.) 1 kanatlı | 125 kg |
| Kanat eni (min.- maks.) | 650 mm - 1100 mm |
| Kasa derinliği (maks.) | 200 mm |
| Kapı lamba binme mesafesi (maks.) | 50 mm |
| Tahrik cinsi | Elektromekanik |
| Açılma açısı (maks.) | 110 ° |
| Sola açılımlı kapı | Evet |
| Sağa açılımlı kapı | Evet |
| Dirsek kollarla menteşesiz tarafa kasa montajı | Evet |
| Kayma rayı ile menteşesiz tarafı baş montaj | Evet |
| Kayma rayı ile menteşe tarafı baş montajı | Evet |
| Kayma rayı ile komple cam kapı’larda menteşesiz tarafı baş montajı | Evet |
| Kayma rayı ile komple cam kapı’larda menteşe tarafı baş montajı | Evet |
| Kayma rayı ile menteşesiz tarafı kapı kanat montajı | Evet |
| Kayma rayı ile menteşe tarafı kapı kanat montajı | Evet |
| Dirsek kollar ile menteşe tarafına kapı kanat montajı | Evet |
| Elektrikli son stoper | Evet |
| Şebekeden ayırma | Mekanizmada ana şalter |
| Gecikmeli açma (maks.) | 10 s |
| Çalışma gerilimi | 110 – 230 V |
| Nominal güç | 75 W |
| Harici tüketici için elektrik adaptörü (24 V DC) | 600 mA |
| Çalışma sıcaklığı | -15 - 50 °C |
| Koruma türü | IP20 |
| Çalışma modu | Kapalı, Otomatik, Daimi açık, Gece |
| Çalışma modu | Ful otomatik |
| Otomatik çalışma modu | Evet |
| Low-Energy çalışma modu | Evet |
| Basma buton çalışma modu | Evet |
| Engel algılama | Evet |
| Otomatik geri dönüş | Evet |
| Push & Go | ayarlanabilir |
| Ovládání | Program şalteri Tuşlu Program Şalteri, Motorda entegre edilmiş program şalteri |
| Parametre ayarı | Program şalteri DPS, Kontrol ünitesi |
| Standartlara uygunluk | EN 16005 |
İndirmeler
LABELLING OBLIGATION: © Studio BE / GEZE GmbH
LABELLING OBLIGATION: © Studio BE / GEZE GmbH
LABELLING OBLIGATION: © Studio BE / GEZE GmbH
LABELLING OBLIGATION: © Studio BE / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
