Slimdrive SL NT * Düşük montaj yüksekliği ve net tasarım çizgili otomatik lineer kayar kapı sistemi
- Sadece 7 cm yükseklikte, gayet sessiz çalışan, uzun ömürlü doğru akım motoru
- Ağ oluşturmaya uygundur ve açık bir standart (BACnet) kullanılarak bina otomasyonuna entegre edilebilir.
- Kendi başına hata tanıma ve protokol tutma
- Farklı çalışma modları için serbest parametrelenebilen giriş ve çıkışlar
- Elektrik kesintisi gibi güvenlik bakımından önemli hata durumlarında acil durum açma sistemi için entegre akü
- Kendi kendini temizleyen makaralı taşıyıcı bakım çalışmalarını azaltır
Uygulama Alanları
- Tek ve iki kanatlı otomatik kayar kapı sistemi
- Yoğun geçiş sıklığının olduğu iç ve dış kapılar
- Dar kolon-kirişli yapı konstrüksiyonlu bina cepheleri
- En yüksek dizayn talepli cam cepheler
- 700 ile 3000 mm arası açılım menzili mümkündür
- Kanat başı 125 kg’a kadar kapı kanadı ağırlıkları
- Uygun profil sistemleri, ISO ve mono camlı, tam cam sistemli (GGS) ve yapı taraflı çerçeve ve ahşap kanatlı dar çerçeveli profil sistemleridir
Kaynak objelerde ve videolarda montaj örnekleri
Grosspeter Tower Basel’de kullanılan Slimdrive SL NT-FR otomatik sürgülü kapı motoru
Otomatik düz çizgisel sürme kapı sistemi düşük yapı yüksekliğine ve daha net tasarım hattına sahip acil çıkış ve kurtarma yolları © Lorenz Frey / GEZE GmbH
Grosspeter Tower Basel’de kullanılan Slimdrive SL NT-FR otomatik sürgülü kapı motoru
Otomatik düz çizgisel sürme kapı sistemi düşük yapı yüksekliğine ve daha net tasarım hattına sahip acil çıkış ve kurtarma yolları © Lorenz Frey / GEZE GmbH

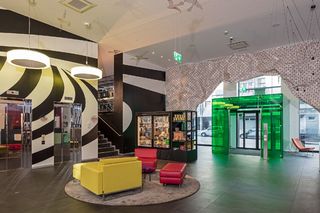

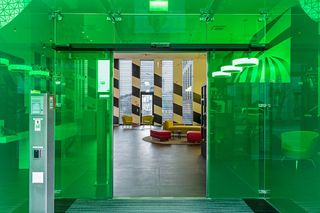

Slimdrive SL NT + GC 363 + LED sensör butonu
Slimdrive SL NT + GC 363 + LED sensör butonu montaj örneği. © GEZE GmbH
Slimdrive SL NT + GC 363 + LED sensör butonu, Doğu Almanya Şubesi
Otomatik düz çizgisel sürme kapı sistemi daha düşük yapı yüksekliğine ve daha net tasarım hattına sahip, çok sessiz işleyen uzun ömürlü kapı motoru. © GEZE GmbH

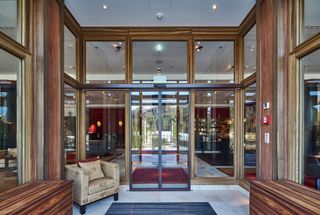

Hotel Albion (Mountain Spa Resort), İtalya, Otel
Otomatik düz çizgisel sürme kapı sistemi daha düşük yapı yüksekliğine ve daha net tasarım hattına sahip © Massimo Brancher / GEZE GmbH
Slimdrive SL NT
Kolon/sürgü konstrüksiyonlu cepheler, bina mimarisine daha gizli ve kolay bir şekilde uyum sağladıkça daha aydınlık ve daha davetkar görünür. Yeni otomatik GEZE Slimdrive SL NT kayar kapı sistemi özellikle büyük kapı kanatlarının hareket ettiği ve bütün yapı elemanlarının dar ve filigran görünme zorunluluğu olduğu cam cephelerde idealdir. ID 145070 © Lorenz Frey / GEZE GmbH

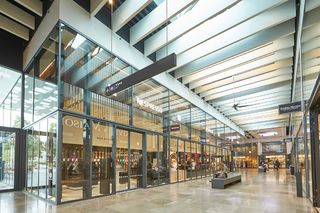

Otomatik sürgülü kapı motoru Slimdrive SL-NT, Amsterdam Gelderlandplein Alışveriş Merkezinde monte edilmiş
Otomatik düz çizgisel sürme kapı sistemi daha düşük yapı yüksekliğine ve daha net tasarım hattına sahip © Erwin Kamphuis / GEZE GmbH
Otomatik sürgülü kapı motoru Slimdrive SL-NT, Amsterdam Gelderlandplein Alışveriş Merkezinde monte edilmiş
Otomatik düz çizgisel sürme kapı sistemi daha düşük yapı yüksekliğine ve daha net tasarım hattına sahip © Erwin Kamphuis / GEZE GmbH
Otomatik sürgülü kapı motoru Slimdrive SL-NT, Amsterdam Gelderlandplein Alışveriş Merkezinde monte edilmiş
Otomatik düz çizgisel sürme kapı sistemi daha düşük yapı yüksekliğine ve daha net tasarım hattına sahip © Erwin Kamphuis / GEZE GmbH
Otomatik sürgülü kapı motoru Slimdrive SL-NT, Amsterdam Gelderlandplein Alışveriş Merkezinde monte edilmiş
Otomatik düz çizgisel sürme kapı sistemi daha düşük yapı yüksekliğine ve daha net tasarım hattına sahip © Erwin Kamphuis / GEZE GmbH

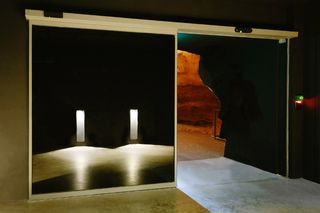

Otomatik sürgülü kapı motoru Slimdrive SL NT-FR, Lascaux mağarasında monte edilmiş
Cephe alanındaki duman ve ısı tahliye sistemi ve doğal havalandırma için ideal olan Slimchain'i, ayrıca egzoz havası ve besleme havası sistemi olarak kullanmak da mümkündür © Jean-Luc Kokel / GEZE GmbH

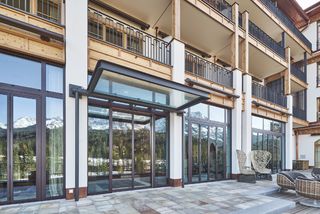

Otomatik sürgülü kapı motoru Slimdrive SL NT, Hotel Schloss Elmau Retreat'te monte edilmiş
Düşük yapı yüksekliği ve açık tasarım çizgisiyle beraber hareket sessizliği olan uzun ömürlü otomatik düz çizgisel sürme kapı sistemi. © Robert Sprang / GEZE GmbH
Otomatik sürgülü kapı motoru Slimdrive SL NT
Otomatik sürgülü kapı motoru Slimdrive SL NT, Hotel Schloss Elmau Retreat'ta monte edilmiş, bir ve iki kanatlı sürme kapı sistemleri, iç ve dış kapılar için © Robert Sprang / GEZE GmbH

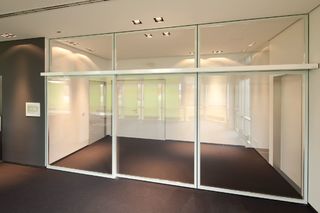

Slimdrive SL NT + IGG NT + LED, GEZE GmbH Leonberg
Düşük yapı yüksekliği ve açık tasarım çizgisiyle beraber hareket sessizliği olan uzun ömürlü otomatik düz çizgisel sürme kapı sistemi. © Dirk Wilhelmy / GEZE GmbH

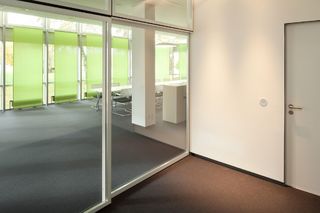

Otomatik sürgülü kapı motoru Slimdrive SL NT entegre tam cam sistemine (IGG) sahip
GEZE GmbH Leonberg şirket binasında düşük yapı yüksekliği ve entegre tam cam sistemiyle (IGG) açık tasarım çizgisine sahip hareket sessizliği olan uzun ömürlü otomatik düz çizgisel sürme kapı sistemi © Dirk Wilhelmy / GEZE GmbH
Otomatik sürgülü kapı motoru Slimdrive SL NT entegre tam cam sistemine (IGG) sahip
GEZE GmbH, Leonberg şirket binasına entegre edilen tam cam sistemli (IGG) otomatik sürgülü kapı motoru Slimdrive SL NT'nin montajı © Dirk Wilhelmy / GEZE GmbH
Otomatik sürgülü kapı motoru Slimdrive SL NT Leonberg'deki GEZE GmbH şirket binasında, entegre tam cam sistemine (IGG) sahip
Otomatik düz çizgisel sürme kapı sistemi IGG'ye, daha düşük yapı yüksekliğine ve daha net tasarım çizgisine sahip © Dirk Wilhelmy / GEZE GmbH
Slimdrive SL NT otomatik sürgülü kapı motoruyla rüzgar koruması
Otomatik düz çizgisel sürme kapı sistemi daha düşük yapı yüksekliğine ve daha net tasarım hattına sahip © Dirk Wilhelmy / GEZE GmbH
Ürünün teknik özellikleri
| Slimdrive SL NT | |
| 1 kanatlı kapı sistemleri için | Evet |
| 2 kanatlı kapı sistemleri için | Evet |
| Dar çerçeveli ISO-Glas | Evet |
| İnce çerçeveli MONO-cam | Evet |
| Tam cam sistemleri (GGS) | Evet |
| Ahşap kanat (yapı tarafı) | Evet |
| Yükseklik | 70 mm |
| Derinlik | 190 mm |
| Kanat ağırlığı (maks.) 1 kanatlı | 125 kg |
| Kanat ağırlığı (maks.) 2 kanatlı | 125 kg |
| Açılma genişliği 1-kanatlı | 700 mm - 3000 mm |
| Açılma genişliği 2-kanatlı | 900 mm - 3000 mm |
| Çalışma sıcaklığı | -15 - 50 °C |
| Koruma türü | IP20 |
| Şebekeden ayırma | Mekanizmada ana şalter |
| Standartlara uygunluk | DIN 18650, DIN EN ISO 13849: Performance Level D, EN 16005 |
İndirmeler
Çeşitler ve Montaj malzemeleri
* Sergilenen ürünler hakkında bildirim
Yukarıda belirtilen ürünler, ülkeden ülkeye biçim, tür, nitelik ve fonksiyon (tasarım, boyut, kullanılabilirlik, onaylar, standartlar vs.) açısından değişebilir. Sorularınız için lütfen sizinle ilgilenen GEZE görevlisine başvurun veya bize bir e-posta gönderin E-Mail .
