Slimdrive SL NT-FR * Düşük montaj yüksekliği ve net tasarım çizgili acil çıkış ve kurtarma yolları için otomatik lineer kayar kapı sistemi
- Tahrik işlevli gerektirmeyen acil çıkış yolu fonksiyonu
- Sadece 7 cm yükseklikte, gayet sessiz çalışan, uzun ömürlü doğru akım motoru
- Ağ oluşturmaya uygundur ve açık bir standart (BACnet) kullanılarak bina otomasyonuna entegre edilebilir.
- Kendi başına hata tanıma ve protokol tutma
- Farklı çalışma modları için serbest parametrelenebilen giriş ve çıkışlar
- Elektrik kesintisi gibi güvenlik bakımından önemli hata durumlarında acil durum açma sistemi için entegre akü
- Kendi kendini temizleyen makaralı taşıyıcı bakım çalışmalarını azaltır
- Değişik mekanik ve elektromanyetik kilitler opsiyonel olarak mevcuttur
Uygulama Alanları
- Acil çıkış ve kurtarma yollarında tek ve iki kanatlı otomatik kayar kapı sistemleri
- Yoğun geçiş sıklığının olduğu iç ve dış kapılar
- Dar kolon-kirişli yapı konstrüksiyonlu bina cepheleri
- En yüksek dizayn talepli cam cepheler
- 700 ile 3000 mm arası açılım menzili mümkündür
- Kanat başı 125 kg’a kadar kapı kanadı ağırlıkları
- Uygun profil sistemleri, ISO ve mono camlı, tam cam sistemli (GGS) ve yapı taraflı çerçeve ve ahşap kanatlı dar çerçeveli profil sistemleridir
Kaynak objelerde ve videolarda montaj örnekleri

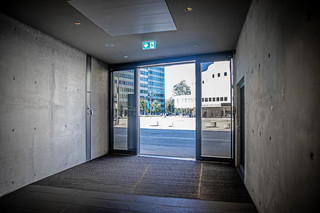

Grosspeter Tower Basel’de kullanılan Slimdrive SL NT-FR otomatik sürgülü kapı motoru
Otomatik düz çizgisel sürme kapı sistemi düşük yapı yüksekliğine ve daha net tasarım hattına sahip acil çıkış ve kurtarma yolları için. © Lorenz Frey / GEZE GmbH
Slimdrive SL NT-FR

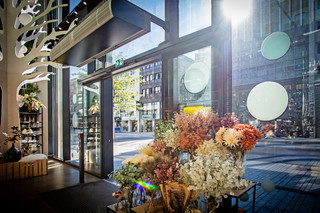

Mağazalara ve bürolara girişler filigran sürgülü kapı motorutla optik uygunlukta uygulanmıştır. Düsseldorf'taki Kö-Bogen II'nin muhteşem ön cephesinin kolon-kiriş elemanlarıyla mükemmel bir şekilde bütünleşmektedir. © Jürgen Biniasch / GEZE GmbH
Slimdrive SL NT-FR
Mağazalara ve bürolara girişler filigran sürgülü kapı motorutla optik uygunlukta uygulanmıştır. Düsseldorf'taki Kö-Bogen II'nin muhteşem ön cephesinin kolon-kiriş elemanlarıyla mükemmel bir şekilde bütünleşmektedir. © Jürgen Biniasch / GEZE GmbH
Slimdrive SL NT-FR
Mağazalara ve bürolara girişler filigran sürgülü kapı motorutla optik uygunlukta uygulanmıştır. Düsseldorf'taki Kö-Bogen II'nin muhteşem ön cephesinin kolon-kiriş elemanlarıyla mükemmel bir şekilde bütünleşmektedir. © Jürgen Biniasch / GEZE GmbH

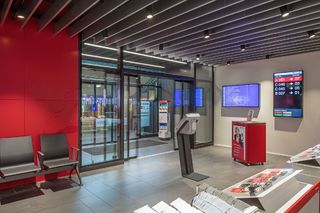

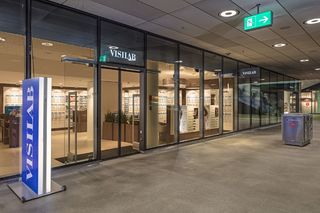

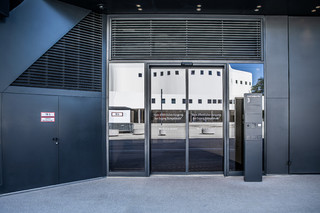

Zürih Oerlikon tren istasyonunda bulunan Slimdrive SL NT-FR otomatik sürgülü kapı motoru montajı
Otomatik düz çizgisel sürme kapı sistemi düşük yapı yüksekliğine ve daha net tasarım hattına sahip acil çıkış ve kurtarma yolları © Lorenz Frey / GEZE GmbH
Zürih Oerlikon tren istasyonunda bulunan Slimdrive SL NT-FR otomatik sürgülü kapı motoru montajı
Otomatik düz çizgisel sürme kapı sistemi düşük yapı yüksekliğine ve daha net tasarım hattına sahip acil çıkış ve kurtarma yolları © Lorenz Frey / GEZE GmbH

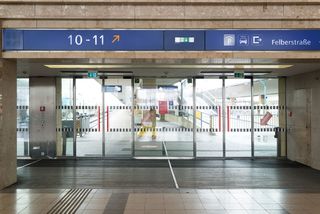

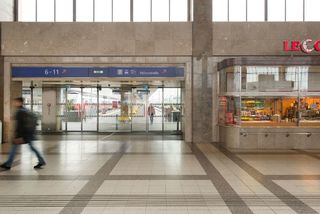

Viyana Westbahnhof'ta bulunan Slimdrive SL FR otomatik sürgülü kapı motoru montajı
Otomatik düz çizgisel sürme kapı sistemi düşük yapı yüksekliğine ve daha net tasarım hattına sahip acil çıkış ve kurtarma yolları © Sigrid Rauchdobler / GEZE GmbH
Otomatik sürgülü kapı motoru Slimdrive SL-FR Viyana Westbahnhof tren istasyonunda
Slimdrive SL-FR, ziyaretçilerin Viyana'daki Westbahnhof'a kolay ve engelsiz şekilde erişimini sağlar © Sigrid Rauchdobler / GEZE GmbH
Viyana Westbahnhof'ta bulunan Slimdrive SL FR otomatik sürgülü kapı motoru montajı
Otomatik düz çizgisel sürme kapı sistemi daha düşük yapı yüksekliğine ve daha net tasarım hattına sahip © Sigrid Rauchdobler / GEZE GmbH
Zürih Oerlikon tren istasyonunda bulunan Slimdrive SL NT-FR otomatik sürgülü kapı motoru montajı
Otomatik düz çizgisel sürme kapı sistemi düşük yapı yüksekliğine ve daha net tasarım hattına sahip acil çıkış ve kurtarma yolları © Lorenz Frey / GEZE GmbH

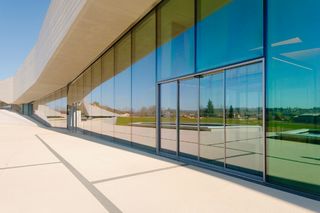

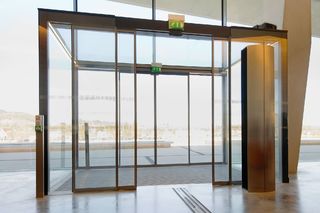

Otomatik sürgülü kapı motoru Slimdrive SL NT-FR Lascaux Mağarası, Montignac
Lascaux mağarasında acil çıkış ve kurtarma yolları için otomatik düz çizgisel sürme kapı sistemli cam duvar © Jean-Luc Kokel / GEZE GmbH
Lascaux mağarasında bir rüzgar koruması olarak Slimdrive SL NT-FR otomatik sürgülü kapı motoru montajı
Acil çıkış ve kurtarma yollarındaki tek ve çift kanatlı sürme kapı sistemleri için ideal olan bu ürün, yüksek erişim frekansına sahip iç ve dış kapılar için de oldukça idealdir. © Jean-Luc Kokel / GEZE GmbH
Döner kapı çözümleri - Slimdrive SL-FR, TSA 160 NT F-IS, RSZ 5 ve GC 334
İki gereksinim, iki çözüm ve bir tasarım, Stuttgart Katolik Kilisesi Evi'nde © Dirk Wilhelmy / GEZE GmbH

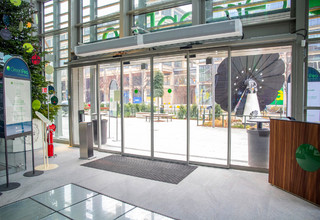

Torino’da Green-Pea Alışveriş Merkezi
Slimdrive SLT-FR gibi akıllı kapı sistemleri bir binanın ısınma tüketimini azaltır. © GEZE GmbH
Ürünün teknik özellikleri
| Slimdrive SL NT-FR | |
| 1 kanatlı kapı sistemleri için | Evet |
| 2 kanatlı kapı sistemleri için | Evet |
| Dar çerçeveli ISO-Glas | Evet |
| İnce çerçeveli MONO-cam | Evet |
| Tam cam sistemleri (GGS) | Evet |
| Ahşap kanat (yapı tarafı) | Evet |
| Yükseklik | 70 mm |
| Derinlik | 190 mm |
| Kanat ağırlığı (maks.) 1 kanatlı | 125 kg |
| Kanat ağırlığı (maks.) 2 kanatlı | 125 kg |
| Açılma genişliği 1-kanatlı | 700 mm - 3000 mm |
| Açılma genişliği 2-kanatlı | 900 mm - 3000 mm |
| Çalışma sıcaklığı | -15 - 50 °C |
| Koruma türü | IP20 |
| Şebekeden ayırma | Mekanizmada ana şalter |
| Standartlara uygunluk | M-AutSchR. DIN 18650. DIN EN ISO 13849: Performance Level D. EN 16005 |
İndirmeler

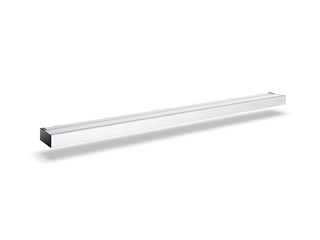

Ürün yerleşimi

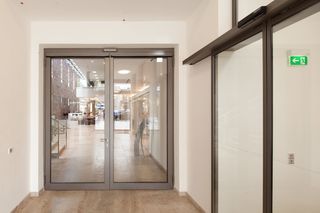

Montaj örneği
Ürün veri sayfası
Kullanım kılavuzu
Montaj kılavuzu
Bağlantı şeması
Uygunluk beyanı
Emniyet analizi
Ürün broşürü
Çevre beyanı

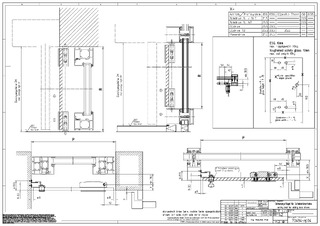

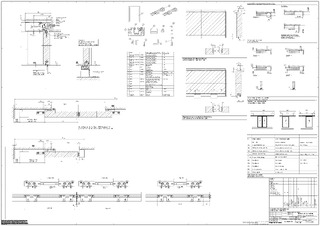

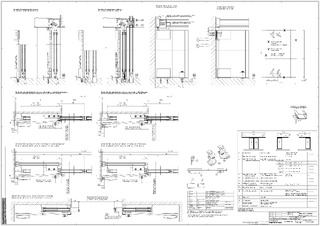

Montaj şeması
Çeşitler ve Montaj malzemeleri
